为什么需要流程图
就像我在前言中提到的那样，因为逻辑复杂，再通过阅读代码的方式理清程序的逻辑会很麻烦，而且比较耽误时间。最好的方式是一边阅读代码，一边看流程图对照梳理逻辑。流程图的作用就是帮助我们将复杂的过程直观地展示出来，提高我们的效率。而且，流程图还能帮助我们优化程序流程，方便我们寻求改进的机会。再者，流程图可以提高我们职场的沟通效率，有些问题难以用口头表述，用一张流程图，就能高效地解决沟通问题。
流程图

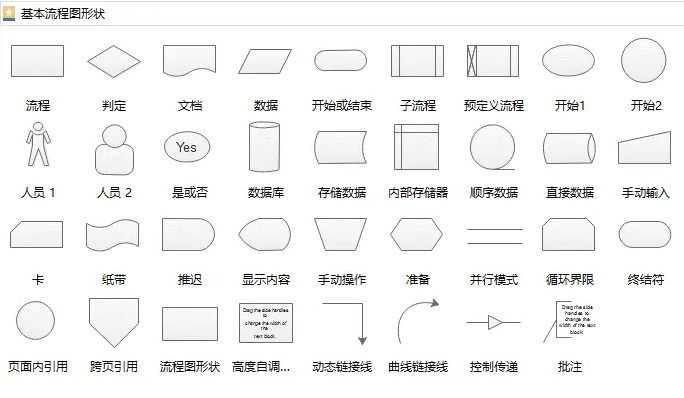

要学会使用流程图，首先要知道流程图的各个图形形状所代表的意思。下面这张图介绍了一些画流程图的特定符号，一定要记清楚：

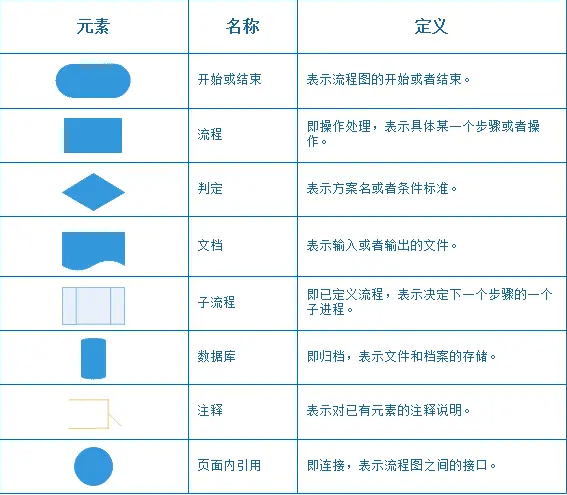

其中有几个是重要且最常用的，要牢记！
流程图结构
跟程序一样，流程图有三大结构：顺序、选择和循环。感觉也不能说是跟程序一样，应该说是我们在处理一些事时所采取的方式。

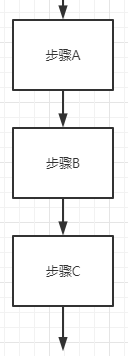

顺序
各个步骤是按先后顺序执行的，即完成上一个指定的操作，才能执行下一个动作。

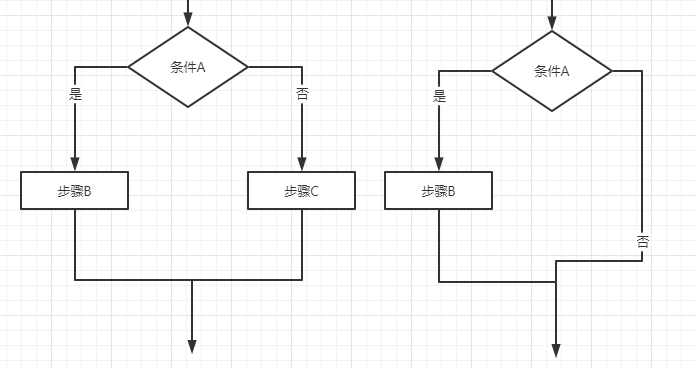

选择
分支结构，用于判断给定的条件，根据判断的结果，来控制程序的流程。在实际操作中，某一判定结果可以为空。
循环
又称为重复结构，流程在满足一定的条件下，反复执行某一操作的流程结构。循环结构又分为“当型结构”和“直到型结构”。循环结构包括三个要素：循环变量、循环体和循环终止条件。

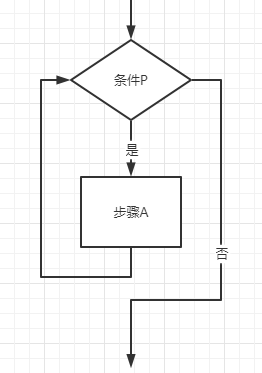

当型结构：先判断所给条件 P 是否成立，若 P 成立，则执行 A（步骤）；再判断条件 P 是否成立；若 P 成立，则又执行 A，若此反复，直到某一次条件 P 不成立时为止。

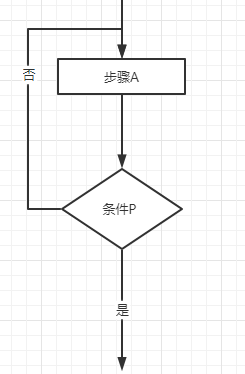

直到型结构：先执行 A，再判断所给条件 P 是否成立，若 P 不成立，则再执行 A，如此反复，直到 P 成立，该循环过程结束。
我最开始理解的当型结构就是while循环，直到型结构就是do...while循环，这个直到型的理解是有问题的。问题在于：当条件成立时，才会执行循环体；不成立时应当退出循环，这和直到型结构判断后执行的操作相悖。
流程图绘图注意事项
万事都有门道儿。
-
为了提高流程图的逻辑性，应遵循从左到右、从上到下的顺序排列。一个流程从开始符开始，以结束符结束，开始符只有一个，结束符号可以有多个。若流程足够清晰，可省略开始、结束符号。个人建议还是不要省略，善始善终。
-

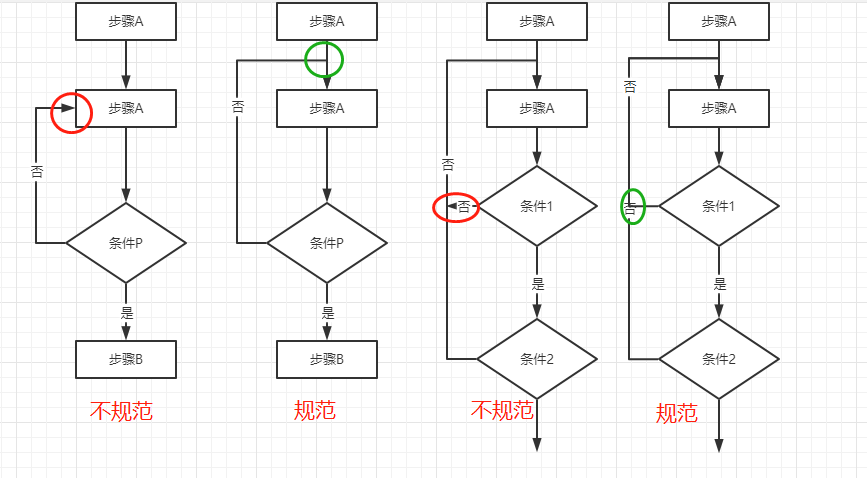

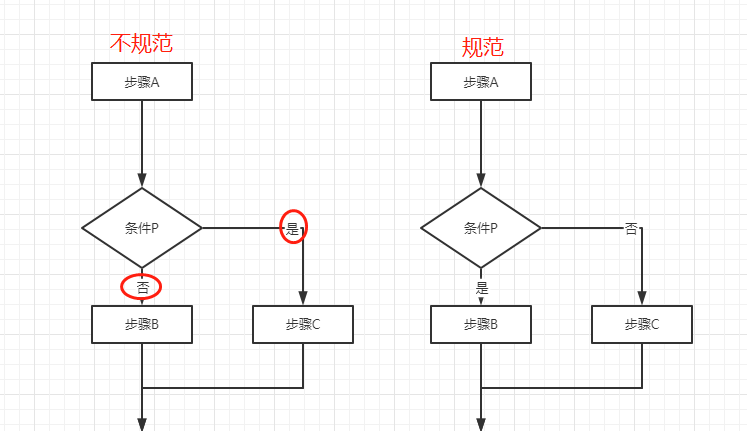

菱形为判断符号，必须要有“是和否”两种处理结果。也就是说，菱形判断框一定需要有两条箭头流出；且判断符号的上下端流入流出一般用“是”，左右端流入流出用“否”。
-
同一流程图内，符号大小需要保持一致，同时连接线不能交叉，连接线不能无故弯曲。
-
流程处理关系为并行关系的，需要将流程放在同一高度。
-
必要时应采用标注，以此来清晰地说明流程，标注要用标准的标注符号。
-
处理流程须以单一入口和单一出口绘制，同一路径的箭头应只有一个。
-
流程图中，如果有参考其他已经定义的流程，不需重复绘制，直接用已定义流程符号即可。
Markdown 中的流程图
如何使用 Markdown 绘制流程图就不在这篇文章中写了，其内容放置到 Markdown 的文章中了。
编辑软件推荐

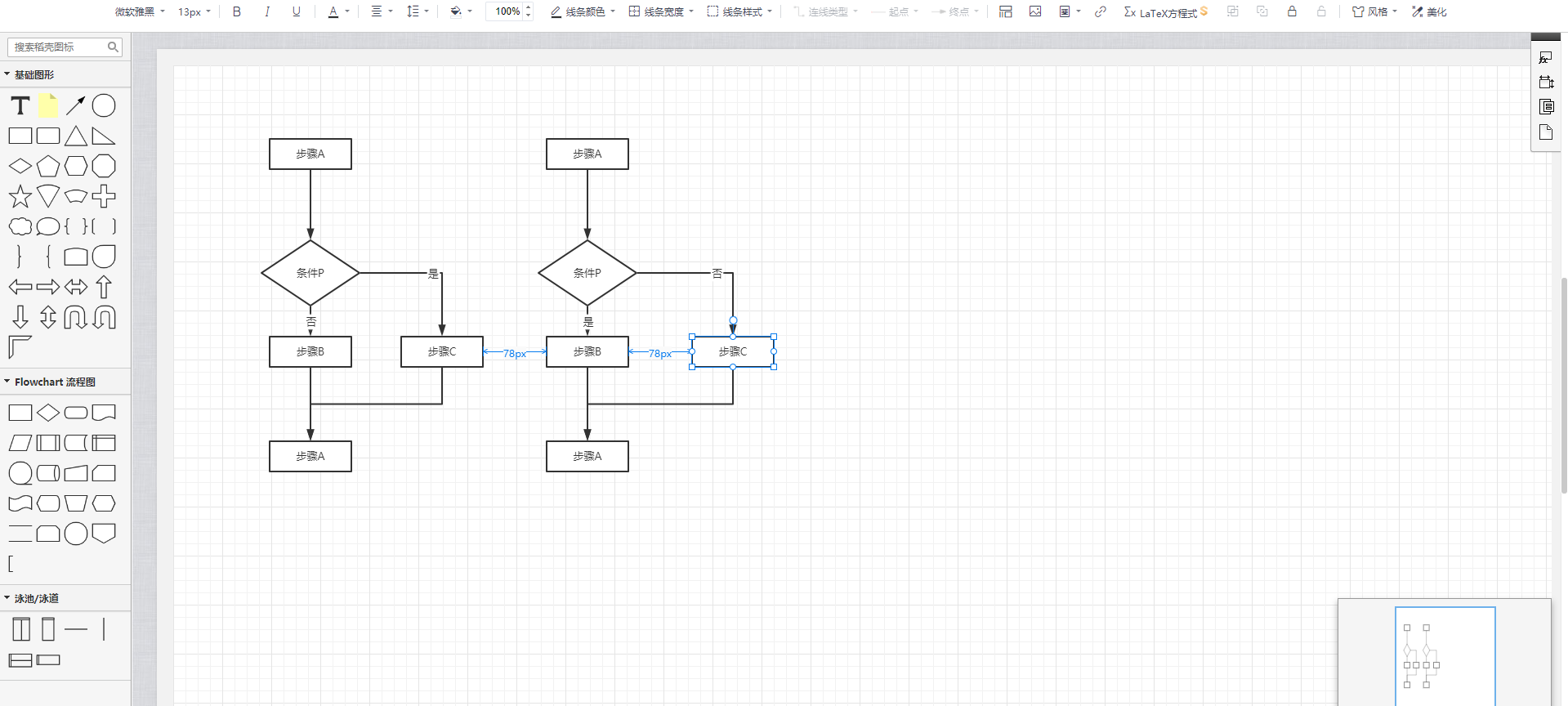

推荐使用 WPS 的流程图功能。功能菜单很直观，而且在流程框方面也有辅助，这一点对于画一个满意的流程图至关重要。也支持“一键美化”功能，选中内容然后美化即可。
支持其他图形，像网络拓扑、组织结构等。对于普通人来讲，功能已经足够。
个人还是比较看好 wps 的发展。wps 功能还是很强大的。相比 office，本土化做的更好，而且有种这几年 wps 不断在蚕食 office 市场份额的感觉，而且付费用户量不断提升。主要是本身质量就挺好，再加上强大的云同步功能，在 wps 上画好保存上传云后，在其他终端也可访问编辑，也不需要保存在其他云盘回家再下载下来，这是办公编辑软件的先天优势。
其他推荐：
- vscode 上支持的插件：VSCode Drawio。
- 偶然间遇到的这个网站，看别人的介绍感觉也可以。
